Prototypy stolových meračov M@E101 a M@E121



   Na meranie koncentrácie CO2 som použil CO2 senzor MG-812 od spoločnosti WINSENSOR

Princíp merania je jednoduchý:

   1, senzor sa pomaly nahreje

   2, napätie zo senzora sa zosilní na plnú hodnotu A/D prevodníka - 4095

   3,mikrokontrolér logaritmicky prepočíta hodnotu z prevodníka na koncentráciu v ppm

   4, v závislosti od vonkajšej teploty sa upraví spätná korekcia predpätia snímača

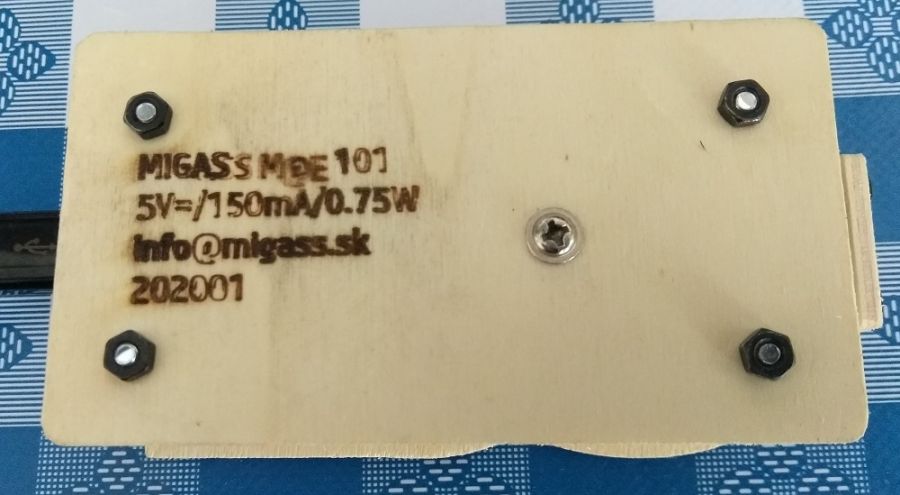

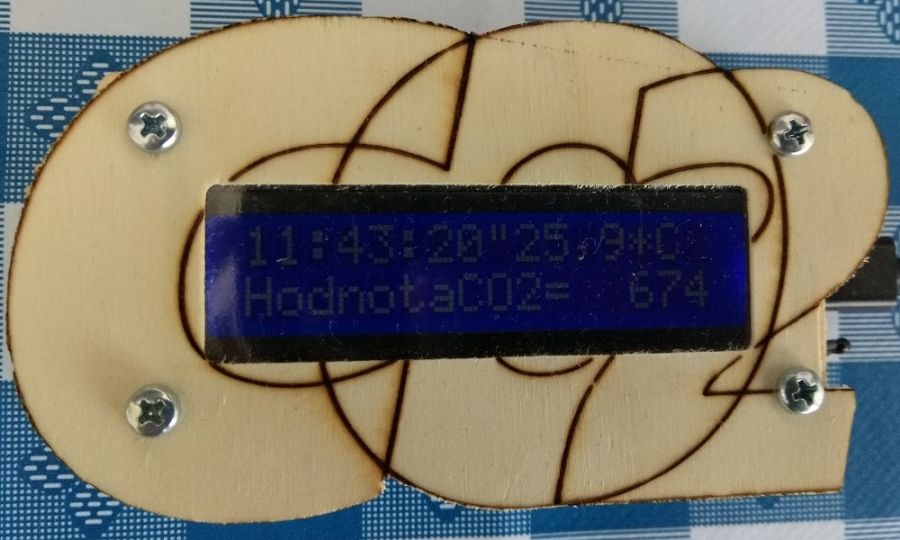

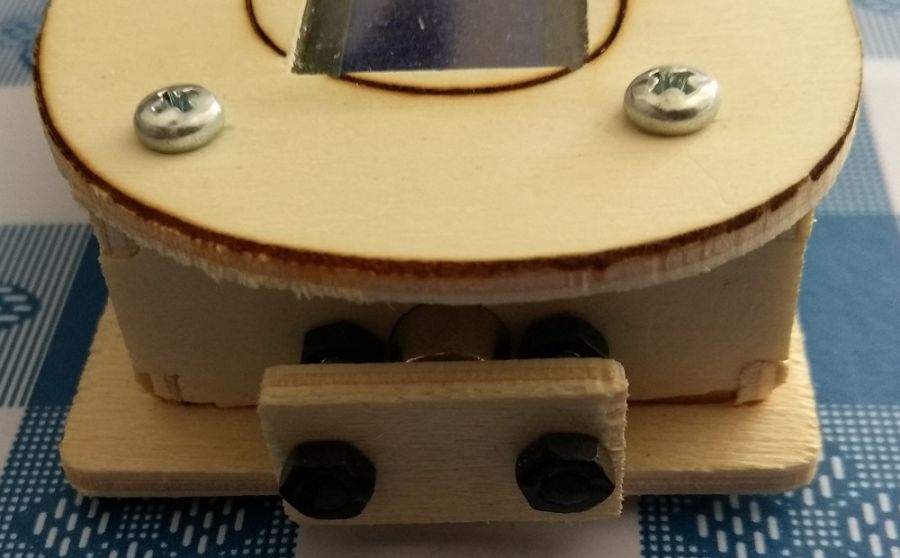

Stolový merač CO2 M@E 101



Stolový merač CO2 M@E 101



Porovnanie stolových meračov M@E 101 a M@E 121



Popis M@E101 M@E121
Snímač koncentrácie CO2 MG812 MG812
Rozsah CO2 350 - 10 000 350 - 10 000
Teplotný rozsah CO2 -20°C - 50°C -20°C - 50°C
Napätie, prúd, príkon snímača 5V / 90mA / 450 mW 5V / 90mA / 450 mW
Mikrokontrolér STM32F103C8 3,3V/72Mhz STM32F103C8 3,3V/72MHz
Pamäť 32Bit / 64kB-Flash / 20kB-SRAM 32bit/ 64kB-Flash/ 20kB-SRAM
Tepl. rozsah mikrokontroléra -40°C - 105°C -40°C - 105°C

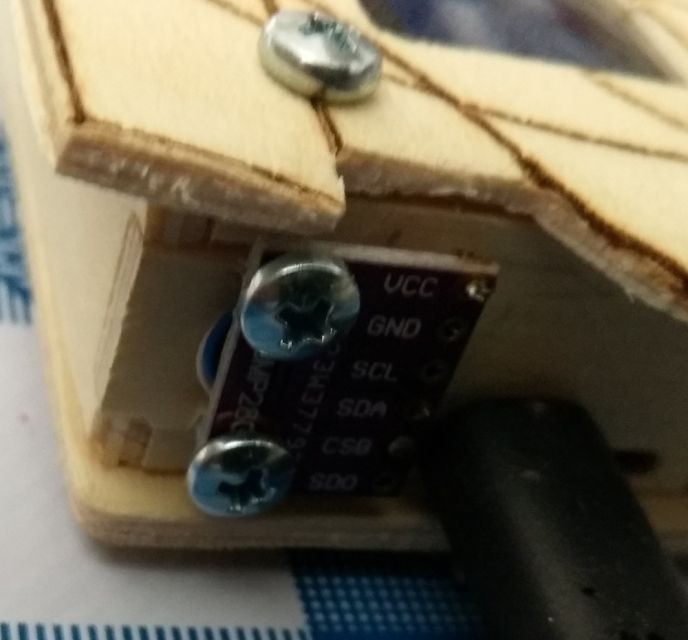

Meranie teploty, rozsah, napätie NTC 10k, -55°C - 125°C, 3,3V BMP280, -40°C - 85°C, 3,3V
Teplota - presnosť 1% +/- 0,5°C/25°C
 Tlak - rozsah N/A 300 - 1100 hPa
Tlak - presnosť N/A 0 - 65°C / +/- 1,0 hPa
Hodinový signál ext. kryštál 32 kHz +/- 20ppm ext. kryštál 32 kHz +/- 20ppm
Display LCD 1602A 0 - 50°C / 5V - 16 x 2 riadky, Blue 0 - 50°C / 5V - 16 x 2 riadky, Blue
Alarm CO2 450 - 9999, optický 450 - 9999,  optický
